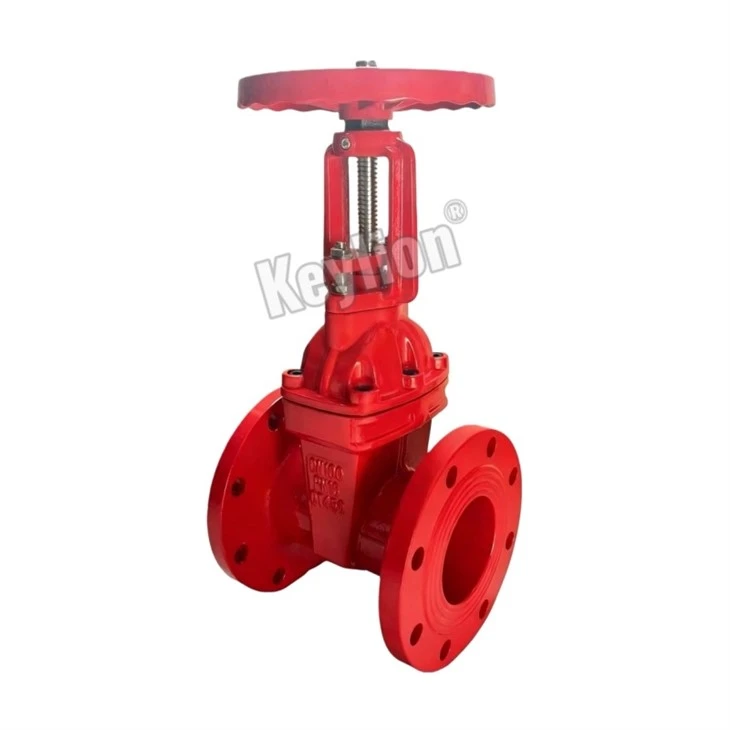

Laippapäätyventtiili
Tuotteen yleiskatsaus
Laippapäätyventtiili on suunniteltu eristyspalveluun vedenjakelu- ja teollisuusputkistojärjestelmissä. Se käyttää OS&Y (Outside Screw and Yoke) -rakennetta, jossa varren kierteet on eristetty virtausväliaineesta korroosiolle altistumisen vähentämiseksi ja käyttöiän pidentämiseksi.
Tätä venttiiliä käytetään tyypillisesti vedenjakeluverkoissa, vedenkäsittelylaitoksissa, LVI-putkistoissa, palontorjuntajärjestelmissä ja muissa ei--syövyttävissä nestesovelluksissa, jotka vaativat täyden-sulkukyvyn.
Tuoteparametri
| Tuote | Yksityiskohdat |
| Tuotteen nimi | Laippapäätyventtiili |
| Yhteys | Laipan pää |
| Rungon materiaali | Pallorauta |
| Vakio | ANSI/GB/BS |
| Koko | 2" - 12" |
| Työpaine | 16 baari |
| Väri | Punainen/sininen |
| Käyttölämpötila | 0 astetta 80 asteeseen |
| Pinnan viimeistely | Epoksimaalipinnoite |
| Sovellusväline | Vesi |
Tuotteen materiaali
Osa | Materiaali | |
| Vakio | Valinnainen | |
| Runko | Pallorauta QT450-10 | |
| Varsi | 2Cr13 ruostumatonta terästä | SS304 / SS316 ruostumaton teräs |
| Konepelti | Pallorauta QT450-10 | |
| Käsipyörä | Pallorauta QT450-10 | |
| Disc | Pallorauta QT450-10, päällystetty EPDM:llä | |
| Varren pähkinä | Pallorauta | Messinki |
| Konepellin pultit & mutterit | Pallorauta | Messinki |
| O-Ring | NBR | EPDM |
Keskeiset edut
EPDM{0}}täysin kapseloitu pallografiittirautalevy varmistaa kuplan-tiiviin sulkeutumisen- ilman vuotoa 16 baarin käyttöpaineessa.
Sekä sisä- että ulkopinnat on päällystetty fuusio{0}}sidoksella epoksimaalilla (paksuus vähintään 250 μm) ruostumisen estämiseksi ja käyttöiän pidentämiseksi vesijärjestelmissä.
Korkea-lujuus 2Cr13 ruostumattomasta teräksestä valmistettu varsi on tarkasti-koneistettu varmistamaan alhaisen vääntömomentin ja pidennetyn tiivisteen käyttöiän yhdistettynä korkealaatuiseen-messinkivarsimutteriin, mikä vähentää merkittävästi manuaalista käyttöä.
Kaikki kumiosat (EPDM) ja pinnoitemateriaalit ovat myrkyttömiä, joten venttiili sopii juomaveteen ja vedenkäsittelysovelluksiin.
OEM- ja räätälöintipalvelut
Vakiintuneena venttiilivalmistajana tuemme brändisi kasvua ja projektihankintojasi:
Mukautettu logo/brändäys
Valetut logot venttiilirungossa tai mukautetut ruostumattomasta teräksestä valmistetut nimikilvet käsipyörässä.
Värin valinta
Vakio RAL5005/RAL5017 (sininen) tai RAL3000 (punainen). Mukautetut RAL-värit ovat saatavilla tilauksesta.
Käyttöasetukset
Saatavana käsipyörällä, kartiovaihteistolla, sähkötoimilaitteella tai pneumaattisella toimilaitteella erilaisiin automaatiotarpeisiin.
Laipan yhteensopivuus ja standardit
Täyttääksemme maailmanlaajuiset putkistoinfrastruktuurin vaatimukset ja varmistaaksemme saumattoman integroinnin sekä kansainvälisiin että GB{0}}standardiprojekteihin laippojen mitat ja poraukset voidaan räätälöidä kokonaan tai valmistaa suoraan seuraavien tärkeiden standardien mukaisesti:
kiinalainen standardi (GB)
GB/T 17241.6 PN10 / PN16 (Suoraan yhteensopiva eurooppalaisen EN 1092-2 PN10/PN16 mittojen kanssa)
Eurooppalainen standardi
EN 1092-2 PN10 / PN16 / DIN 2501
Amerikkalainen standardi
ASME/ANSI B16.1 luokka 125 / B16.42 luokka 150
Brittiläinen standardi
BS10 Taulukko D / Taulukko E / BS 4504
Japanilainen standardi
JIS B2239 10K / 16 tk
B2B-pakkaus ja logistiikka
Vakiopakkaus
Meri-kelpoiset vientivanerikotelot (ilman kaasutusta-), joissa on sisäinen muovikääre kosteuden ja ruosteen estämiseksi kuljetuksen aikana.
Suojaus
Jokainen venttiili on varustettu muovisilla päätytulpilla laipan tiivistepinnan ja epoksipinnoitteen suojaamiseksi.
Logistiikan tuki
Tarjoamme täydelliset pakkausluettelot brutto-/nettopaino- ja CBM-tiedoilla 48 tunnin sisällä tilausvahvistuksesta, jotta huolitsijasi voi optimoida kontin lastauksen.
